土木技クラウド - マニュアル : 設計書入力

検測点設定画面

「TS出来形管理」の「検測点」を設定します。

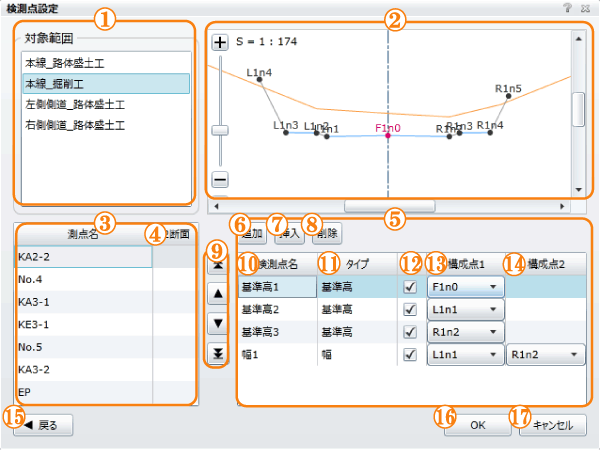

検測点設定画面

1.「対象範囲」リスト	同じ工種のグループを表示します。
2.プレビューエリア	選択した測点の横断面を表示します。
3.「測点名」リスト	「対象範囲」リストで選択した工種の管理測点名を表示します。
4.「2断面」欄	管理測点が「2断面」の場合には、EP側の測点に「EP側」と表示します。
5.「検測点設定」シート	管理測点毎に「検測点」を設定します。
6.「追加」ボタン	「検測点名」を追加します。
7.「挿入」ボタン	「検測点名」を挿入します。
8.「削除」ボタン	「検測点名」を削除します。
9.「順序変更」ボタン	「検測点名」の表示順序を変更します。
10.「検測点名」欄	管理測点の「検測点」を表示します。名称変更が可能です。
11.「タイプ」欄	「検測点」の管理項目を表示します。
12.「使用」チェックボックス	チェックを入れた「検測点」が管理対象になります。
13.「構成点1」プルダウンメニュー	「基準高」管理では、対象になる「構成点」をプルダウンメニューから選択します。「幅」を管理する場合には、「幅」の起点となる「構成点」を選択します。「法長」を管理する場合には、「構成点1」は使用しません。
14.「構成点2」プルダウンメニュー	「幅」を管理する場合には、「幅」の終点となる「構成点」を選択します。「法長」を管理する場合には、横断面中心から外側の「構成点」を選択します。これにより「構成点1」に1つ手前の「構成点」が代入されます。
15.「戻る」ボタン	「検測点設定」の編集内容を破棄して、工種設定画面に戻ります。
16.「OK」ボタン	「検測点設定」の編集内容を保存して「出来形管理対象」を終了します。
17.「キャンセル」ボタン	「検測点設定」の編集内容を破棄して「出来形管理対象」を終了します。

概要

「TS出来形管理」の「検測点」を設定します。

操作方法

操作順序 ①「対象範囲」リスト→②「測点名」リスト→③「検測点設定」シート

「対象範囲」リストから工種を選択します。次に「測点名」リストから管理測点を選択します。

「検測点設定」シートに「検測点」を表示するので、管理する「検測点」にチェックを入れます。

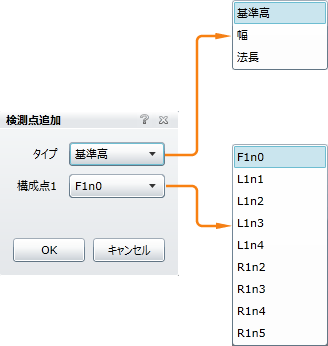

「検測点」が足りない場合は「追加」ボタン、「挿入」ボタンを押して「検測点」を追加します。

「検測点」の位置の指定は、プレビューエリアの横断図上の「構成点」を参考に、プルダウンメニューから選択します。

「構成点1」と「構成点2」のプルダウンメニューの使用方法は以下の通りです。

管理タイプ	構成点1	構成点2
「基準高」管理	「基準高」管理の位置に相当する「構成点」をプルダウンメニューから選択します。
「幅」管理	「幅」管理の起点に位置する「構成点」をプルダウンメニューから選択します。	「幅」管理の終点に位置する「構成点」をプルダウンメニューから選択します。
「法長」管理		「法長」管理の道路中心から外側に位置する「構成点」を選択します。
