横断図表示設定画面

「横断図表示設定画面」では、表示縮尺の変更と、横断図の表示項目を設定します。

横断図表示設定画面 横断図表示設定画面

操作方法

縮尺

縮尺を入力して「OK」ボタンを押すと、入力した縮尺で横断図を再描画します。

表示項目

表示項目では「計画データ」、「寸法線」、「現況データ」、「引出線」の表示・非表示を設定します。

予め全ての項目が選択されています。非表示にするにはチェックを外します。

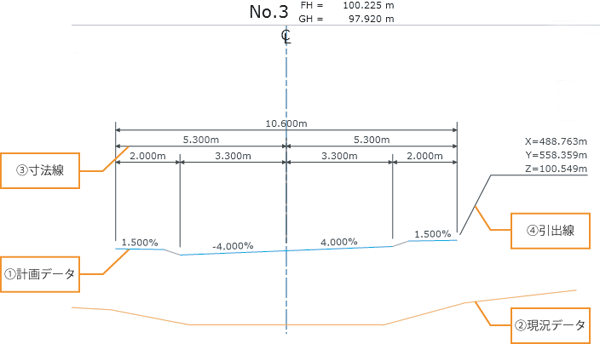

「横断図」上の表示箇所 「横断図」上の表示箇所

「OK」ボタン

「OK」ボタンを押すと、編集内容を反映して「横断図表示設定画面」を終了します。

「キャンセル」ボタン

「キャンセル」ボタンを押すと、編集内容を破棄して「横断図表示設定画面」を終了します。
