終了
図形フレーム、検測点フレーム、編集フレーム内の他のボタンを押すと、制御がそちらに移り、「拡大・縮小」を終了します。
図形の拡大縮小
選択した図形や文字列を拡大・縮小します。
操作方法
- メインメニューエリアの「拡大縮小」ボタンを押して、作図した図形や文字列をマウスでクリックすると、青色の中心点を表示し、図形や文字列が赤色に活性化します。
- その状態で図形や文字列をドラッグしながらマウスを動かすと、中心点を中心に図形や文字列が拡大・縮小します。
- 図形や文字列以外のところをクリックすると、大きさが確定します。
- また、他の「編集」ボタンを押しても確定します。
Point
中心点はドラッグで移動します。
ドラッグ後は、移動した中心点を中心に図形や文字列が拡大・縮小します。

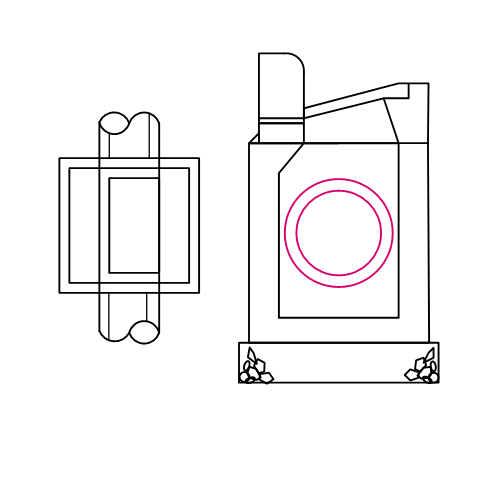

縮小前

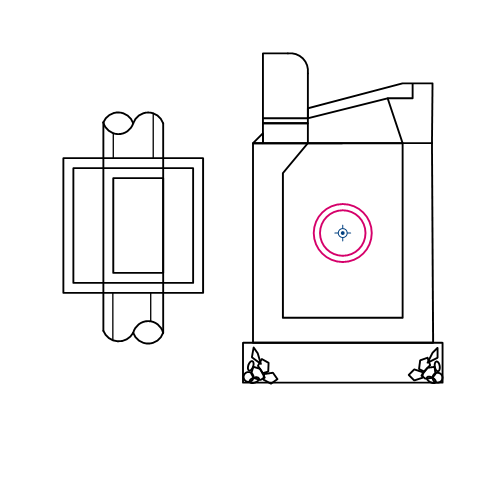

縮小後
