構成点入力シート

「横断図」の現況データを構成する現況点を編集します。

計画値の「構成線分」に対して、現況値が「構成点」なのは、「構成線分」が「横断図」の線分を表すのに対し、「構成点」は現況「横断図」の「点」を表すからです。

構成点入力シート 構成点入力シート
1.水平距離 中心線からの「水平距離」を入力します。
2.標高 「現況値」の「標高」を入力します。

概要

現況「横断図」を構成する「構成点」が一つずつの入力シートになっています。

この「構成点入力シート」の入力値を通して現況「横断図」を表現します。

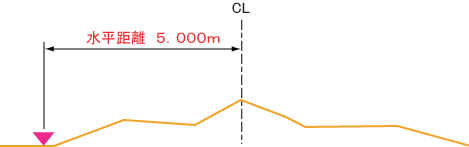

「水平距離」は、中心線からの距離を入力します。

中心線からの距離を入力 中心線からの距離を入力

操作方法

「構成点入力シート」をクリックすると、「構成点入力シート」が薄緑色に活性化して、それと同時に対応する現況「横断図」の「点」も一緒に活性化します。

現況「横断図」の「点」をクリックしても「構成点入力シート」が活性化します。
