「構成線分」の種類とは

「横断図」を構成する線分に、一つずつ線分の種類（相当する構造物）を関連付けます。

構造物種類のプルダウンメニューの初期値は「道路」と「その他」の2つしかありません。

プルダウンメニューの種類を増やすには、「新規作成」を選択して「種類」を登録します。

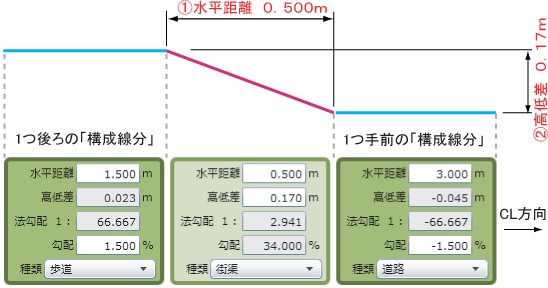

「構成線分入力シート」の種類は、同一測点の左側断面、もしくは右側断面で、同じ「種類」を選択することは出来ません。

それは、測点間の同一の名称の「構成線分」を、連続した構造物と見なすからです。

例えば、No.1測点の3番目の「構成線分入力シート」の種類が「街渠」だったとします。

次のNo.2測点の3番目の「構成線分入力シート」の種類が、やはり「街渠」だった場合には、「街渠」はNo.1～No.2の間で連続していると判断します。

ところが、No.2の3番目の構造物が、「街渠」ではなかった場合には、街渠の終点はNo.1と判断します。

連続した構造物とみなした「構成線分」は、平面図上でも結ばれます。

「何番目の構成線分」との情報だけでは、違う構造物を平面図で結んでしまうことがあるので、「構成線分」の「種類」の名称で判断するようになっています。

種類プルダウンメニューでは、重複して名称を使用できないように、既に使われている名称を表示しません。

そのため、同一測点の同一断面において、盛り土が2箇所あるような場合には「盛り土1」、「盛り土2」というように、構造物種類の名称を変えて登録する必要があります。

※「その他」は重複して使用することができます。

また、選択した「種類」により「構成線分」の作図色が変わるので、メリハリの効いた平面図や横断図になります。

「種類」の名称の登録は、種類プルダウンメニューの「新規作成」以外に、構成線分種類編集画面から、左右断面の「種類」を一括して登録することもできます。
