横断図印刷設定画面

「横断図」の印刷設定と印刷をします。

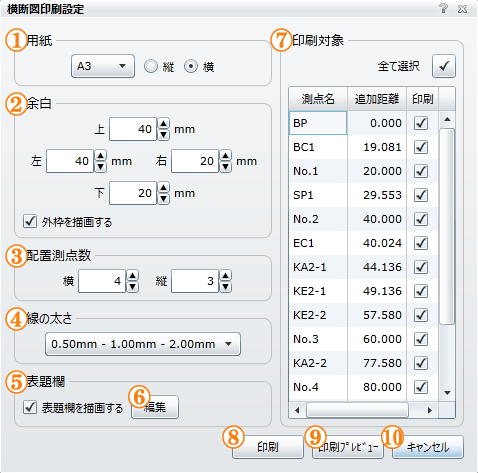

横断図印刷設定画面 横断図印刷設定画面
1.「用紙」設定 用紙サイズと用紙の向きを設定します。
2.「余白」設定 用紙の「余白」と外枠線の表示・非表示を設定します。
3.「配置測点数」設定 用紙に配置する「横断図」の表示数を設定します。
4.「線の太さ」設定 印刷する「横断図」の線の太さを設定します。
5.「表題欄」設定 「表題欄」の表示・非表示を設定します。
6.「表題欄編集」ボタン 「表題欄」に描画する「表題欄情報」を編集します。
詳細については、表題欄情報編集画面を参照してください。
7.「印刷対象」設定 印刷する測点を選択します。
8.「印刷」ボタン 「横断図」を印刷します。
9.「印刷プレビュー」ボタン 「印刷プレビュー画面」に切り替えます。
詳細については、印刷プレビュー画面を参照してください。
10.「キャンセル」ボタン 編集内容を破棄して「横断図印刷設定画面」を終了します。

概要

「横断図印刷設定画面」は、「横断図」を綺麗に印刷するための機能を備えています。

操作方法

「用紙」設定

用紙サイズと用紙の向きを設定します。

用紙サイズの変更は、プルダウンメニューから使用する用紙を選択します。

用紙方向の変更はラジオボタンから「縦」・「横」のどちらかを選択します。ここで選択した用紙方向に「横断図」を印刷します。

「用紙」設定 「用紙」設定

「余白」設定

ここで入力した値を印刷用紙の「余白」に反映します。

「外枠を描画する」チェックボックスの、チェックの有無により印刷用紙外枠の表示・非表示を設定します。

「余白」設定 「余白」設定
外枠あり 外枠あり
外枠なし 外枠なし

「配置測点数」設定

「配置測点数」の「横」欄は「横断図」を表示する列に相当し、「縦」欄は行に相当します。

配置数は、「横」 =1~10、「縦」 =1~10まで入力が可能です。

配置結果は「印刷プレビュー画面」で確認できます。

「横」 =1 「縦」 =1 「横」 =1 「縦」 =1
「横」=3 「縦」 =5 「横」=3 「縦」 =5

「線の太さ」設定

「プルダウンメニュー」から印刷する「線の太さ」を選択すると、選択した「線の太さ」で「横断図」を印刷します。

「線の太さ」設定 「線の太さ」設定
0.18mm-0.35mm-0.70mm(細め) 0.18mm-0.35mm-0.70mm(細め)
0.50mm-1.00mm-2.00mm(極太) 0.50mm-1.00mm-2.00mm(極太)

「表題欄」設定

「表題欄を描画する」にチェックを入れると「表題欄」を表示します。

「表題欄」編集ボタンが活性化し、表題欄情報編集が可能になります。

「表題欄」設定 「表題欄」設定
表題欄なし 表題欄なし
表題欄あり 表題欄あり

「印刷対象」設定

印刷は、「印刷」チェックボックスにチェックの入った測点のみ行います。

「印刷」チェックボックスをクリックすると、チェックの「入」・「切」が切り替わります。

「全て選択」ボタンを押すと、全ての測点のチェックの「入」・「切」が一斉に切り替わります。

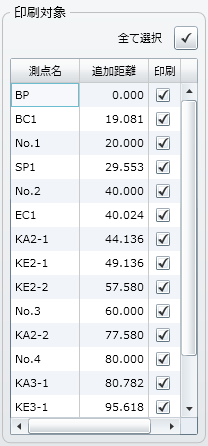

「印刷対象」設定 「印刷対象」設定
