SXF出力設定画面(横断図)

作成した「横断図」をSXFファイルで出力します。

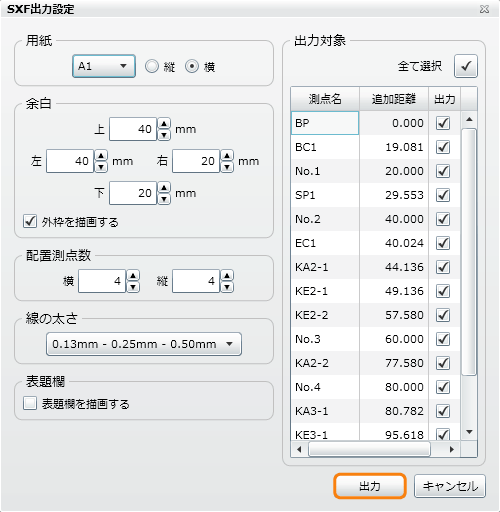

SXF出力設定画面(横断図) SXF出力設定画面(横断図)

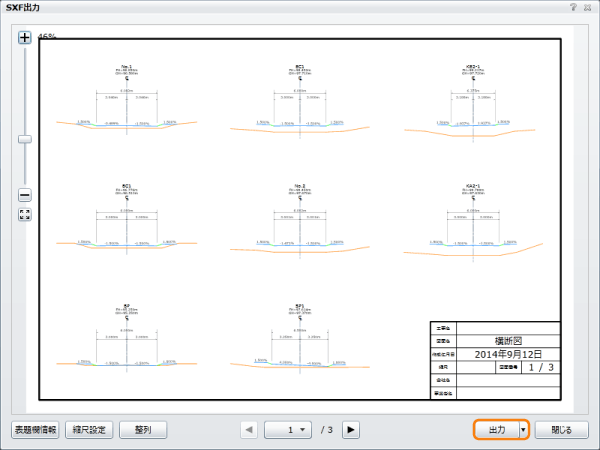

SXF出力画面(横断図) SXF出力画面(横断図)

操作方法

「SXF出力設定画面」で「余白」や「縮尺」など、CADファイルの出力に必要な設定をします。詳しい設定方法は横断図印刷設定画面を参照してください。

「SXF出力設定画面」の「出力」ボタンを押すと、出力イメージを表示します。

出力イメージ画面の「出力」ボタンを押し、「ファイル名」を入力して「保存」ボタンを押すと、表示しているページのSXFファイルを、ファイルの書庫またはローカルフォルダに出力します。

「キャンセル」ボタンを押すと、編集内容を破棄して「SXF出力設定画面」を終了します。

「SXFファイル」の拡張子は *.p21 です。

Point

「出力」ボタン右側の「▼」をクリックすると、ファイルの書庫とローカルフォルダの、どちらかへファイルを出力するか選択するメニューが表示されます。

ファイルの書庫へファイルを保存する操作は、名前を付けてアップロード画面を参照してください。

ローカルフォルダへ「名前を付けて保存」ダイアログの操作は、OSの標準的な使い方に沿っています。
