基準高の描き方

1. 基準高の指定

   メインメニューエリアの「基準高」ボタンを押して、作成した豆図の管理すべき基準高の測定位置をマウスでクリックします。

   「基準高」
2. 検測点の入力

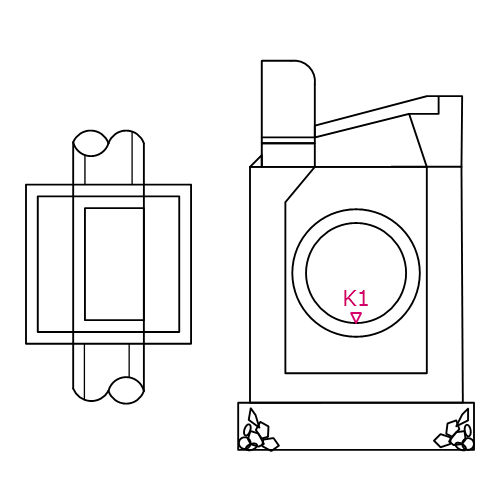

   クリックした位置に▽マークを表示すると同時に、「文字列入力画面」を表示します。

   「基準高名」の入力

   検測点名を入力して、「検測点登録する」チェックボックスのチェックの有無を確認します。

   チェックを付ける	・・・	検測点名や「検測場所」、規格値の情報を保持した豆図になります。
   チェックを外す	・・・	線と文字で構成した豆図になります。

   Point

   「豆図CAD」は、線と文字で構成する豆図だけでなく、豆図に出来形管理で必要となる検測点名や「検測場所」、規格値の情報を持たすことが出来ます。

   この豆図を利用すると、出来形管理の入力手間を軽減します。

   「OK」ボタンを押すと、編集内容を反映して「文字列入力画面」を終了します。

   「キャンセル」ボタンを押すと、編集内容を破棄して「文字列入力画面」を終了します。

終了

「基準高」ボタンは、連続性はなく「基準高」を配置すると終了します。

参照
