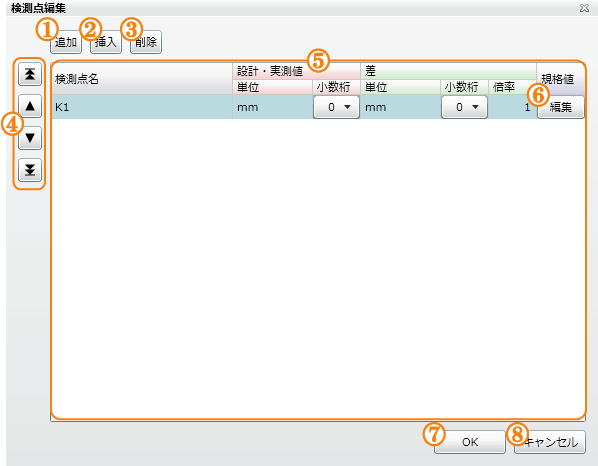

「追加」ボタン

「追加」ボタンを押すと、「検測点入力シート」の最後に「検測点」を追加します。

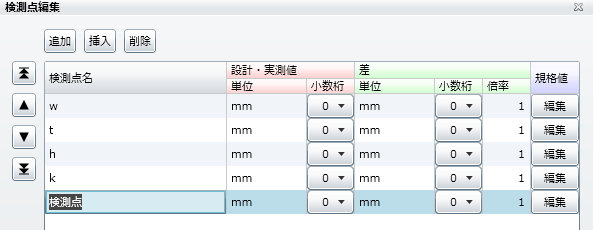

「検測点」の追加

「挿入」ボタン

「検測点入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「挿入」ボタンを押すと、選択した行の手前に新たな「検測点」を挿入します。

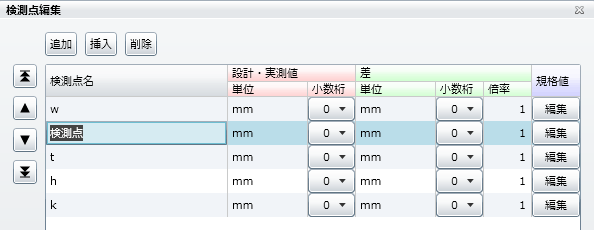

「検測点」の挿入

「削除」ボタン

「検測点入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。

この状態で「削除」ボタンを押すと、選択した「検測点」を削除します。

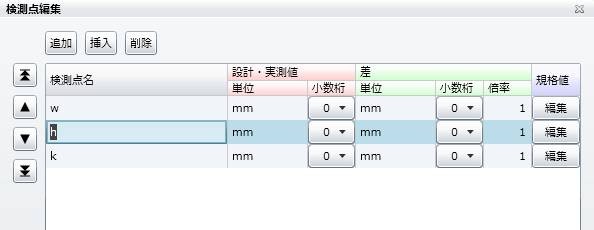

「検測点」の削除

「順序変更」ボタン

「検測点」の順序変更

「検測点入力シート」

「検測点名」の入力と「設計値」・「実測値」・「差」の「単位」・「小数桁」・「倍率」を設定します。

単位（設計値・実測値）

「検測点」の計測単位を設定します。

「初期値」には「mm」が入っています。必要に応じて単位を変更します。

「単位」設定

小数桁（設計値・実測値 / 差）

「検測点」に入力可能な数値の小数点以下桁数を設定します。

通常、単位を「m」に変更したときには「3桁」を、「mm」を選択したときには「0桁」を、プルダウンメニューから選択します。

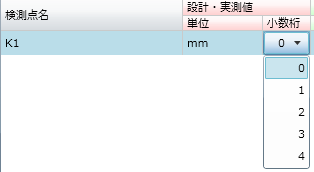

「小数桁」設定

倍率（差）

「検測点」の単位と「差」の単位の関係を設定します。

「倍率」セルをクリックすると、参考用の選択リストを表示しますので、該当する項目をクリックして選択します。

「倍率」の設定

Point

「検測点」の単位と「差」の単位、「倍率」の関係は以下の通りです。

倍率 ＝ （検測点の単位）／（差の単位）

「検測点」と「差」の単位が共に「mm」の場合には、「検測点」の単位は「差」の単位の1倍ですので「1」と入力します。

構造物の延長は、メートルで計測して「差」をミリで計算します。このような場合には「検測点」の単位である「m」は、「差」の単位の「mm」の1000倍となるので「倍率」を「1000」と入力します。
