IP法編集画面
曲線情報を「IP法」で入力・編集します。

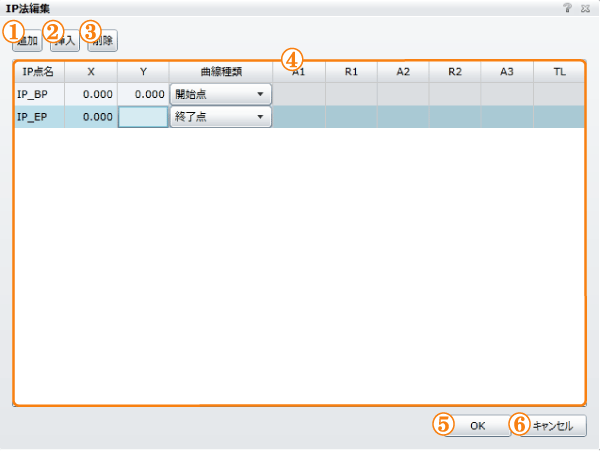

IP法編集画面
| 1.「追加」ボタン | 入力シートに行を追加します。 |
|---|---|
| 2.「挿入」ボタン | 入力シートに行を挿入します。 |
| 3.「削除」ボタン | 入力シートから行を削除します。 |
| 4.「IP法入力シート」 |
「IP法」の曲線要素を入力します。 詳細については、IP法の入力を参照してください。 |
| 5.「OK」ボタン | 編集内容を反映して「IP法編集画面」を終了します。 |
| 6.「キャンセル」ボタン | 編集内容を破棄して「IP法編集画面」を終了します。 |
操作方法
「追加」ボタン
「追加」ボタンを押すと、「IP法入力シート」の最後（EP点の前）に行を追加します。

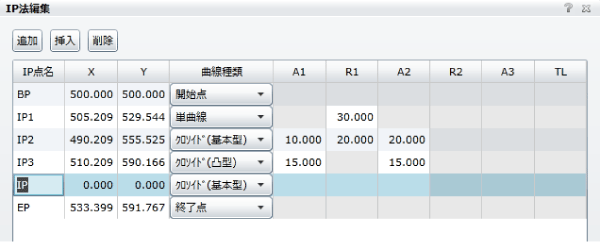

行の追加
「挿入」ボタン
「IP法入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。
この状態で「挿入」ボタンを押すと、選択した行の手前に新たな行を挿入します。

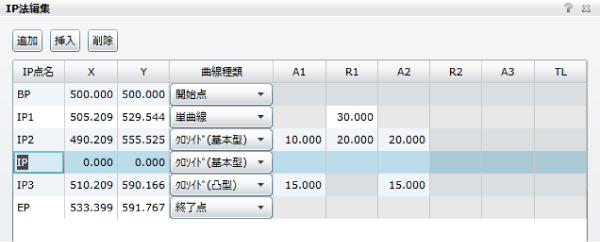

行の挿入
「削除」ボタン
「IP法入力シート」の行をマウスでクリックすると、行が活性化して色が変わります。
この状態で「削除」ボタンを押すと、選択した行を削除します。

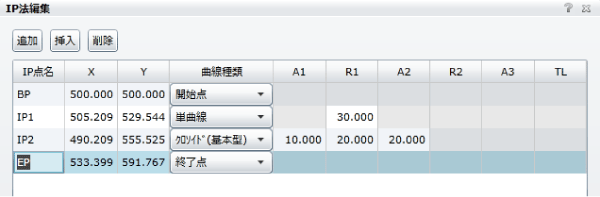

行の削除
「OK」ボタン
入力値が正常の場合には、編集内容を反映して「IP法編集画面」を終了します。
入力データを基にした線形を描けない場合には、原因を表示した警告メッセージを表示します。
エラーメッセージ画面
その場合、「OK」ボタンを押して「IP法編集画面」に戻り、正しい値を再入力してください。
「キャンセル」ボタン
「キャンセル」ボタンを押すと、編集内容を破棄して「IP法編集画面」を終了します。
