平面図表示設定画面

「平面図表示設定画面」では、表示「縮尺」の変更と「表示項目」を設定します。

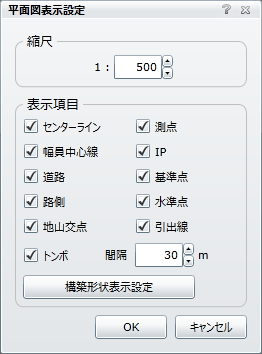

平面図表示設定画面 平面図表示設定画面

操作方法

縮尺

縮尺を入力して「OK」ボタンを押すと、入力した縮尺で平面図を再描画します。

表示項目

チェックの入った項目を平面図に表示します。

予め全ての表示項目が選択されています。非表示にするにはチェックを外します。

センターライン 計画中心線
幅員中心線 横断図CL離れを設定したときの道路中心線
道路 車道
路側 車道の外側の構造物や歩道
地山交点 横断計画線と横断現況線の交点
測点 No.測点、カーブ測点
IP IP点及び、IP間を結ぶ線
基準点 基準点登録画面で登録した基準点
水準点 水準点登録画面で入力した水準点
引出線 基準点・水準点の座標情報
トンボ 中央や四隅などに付ける座標の目印
間隔 トンボの間隔を入力
「構築形状表示設定」ボタン 複数存在する構築形状の表示切り替え

「OK」ボタン

「OK」ボタンを押すと、編集内容を反映して「平面図表示設定画面」を終了します。

「キャンセル」ボタン

「キャンセル」ボタンを押すと、編集内容を破棄して「平面図表示設定画面」を終了します。
