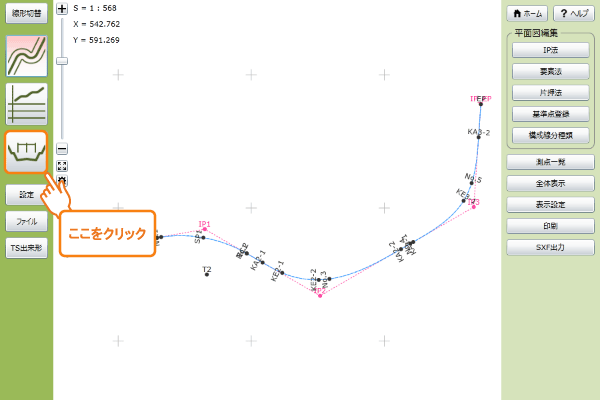

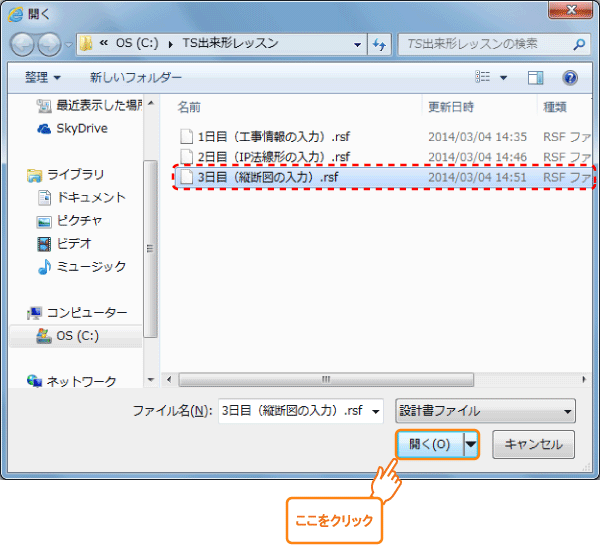

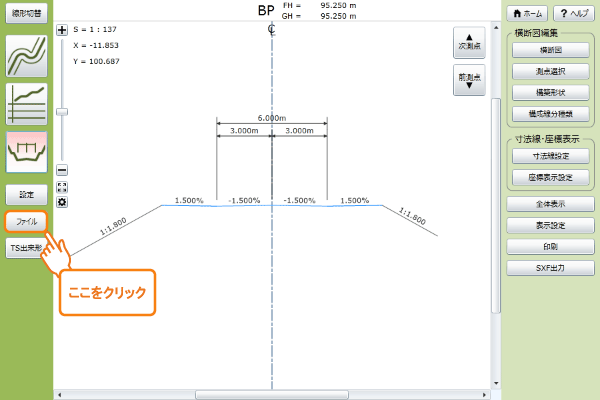

「横断図」アイコンをクリックします。

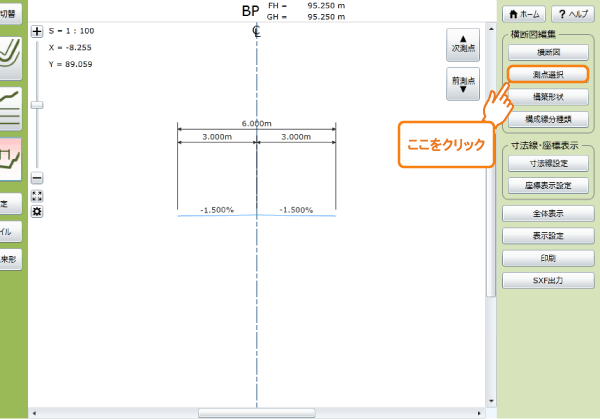

「測点選択」ボタンを押します。

「測点選択」画面を表示します。

「測点選択」画面では、IP法線形計算で作成した全測点を表示しています。

「横断図作成」欄にチェックが入っています。ここにチェックが入っていると、「TS出来形管理」の管理対象測点になります。

チェックを外すには「削除」ボタンを押します。

チェックを外すと、その測点は横断図や平面図を表示しません。

ミッションでは管理測点はNo.測点だけですから、No.測点を残してチェックを外すべきですが、今回は分かりやすいようにチェックを入れたままにして、後工程の「検測点の設定」画面でチェックを外すことにします。

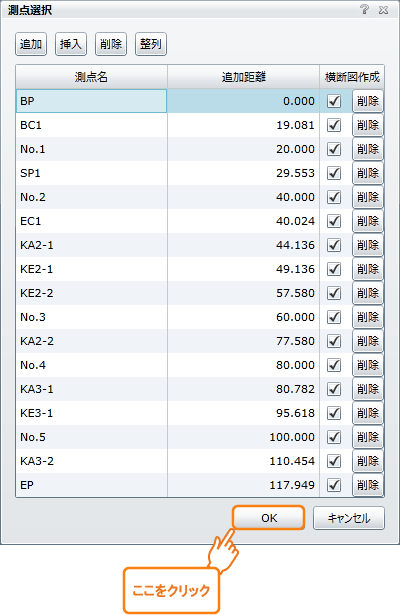

そのまま「OK」ボタンを押します。

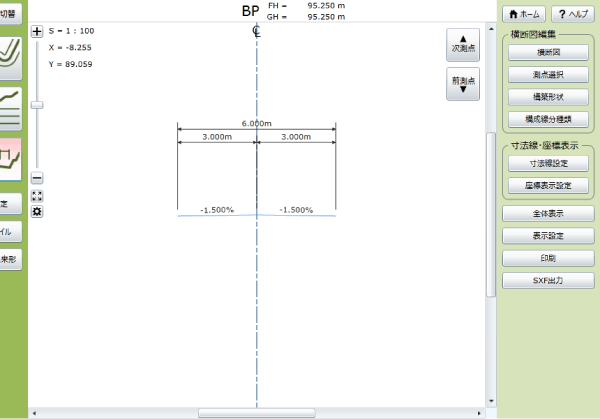

「横断図」画面を表示します。

「構成線分」とは、横断図を構成する1つ1つの「線」のことを表します。

「線」が横断図を構成する線分であることから、「構成線分」と言います。

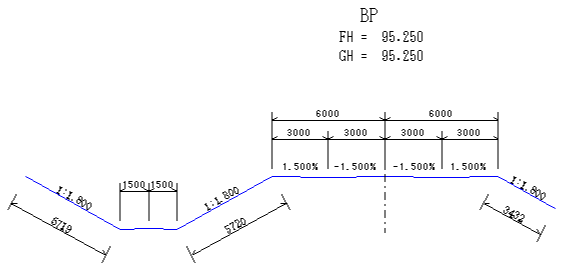

以下の横断図は7つの「構成線分」から構成されています。各「構成線分」の長さや勾配は、「構成線分入力シート」から入力します。

「構成線分」の1つ1つは、車道や歩道、法面などの構造物に該当します。

「構成線分入力シート」では、該当する構造物の「種類」をプルダウンメニューから選択します。

構造物種類のプルダウンメニューの初期値は「道路」と「その他」の2つしかありません。

プルダウンメニューの種類を増やすには、「新規作成」を選択して「種類」を登録します。

「構成線分入力シート」の種類は、同一測点の左側断面、もしくは右側断面で、同じ「種類」を選択することは出来ません。

それは測点間の同一の名称の「構成線分」を、連続した構造物と見なすからです。

例えば、No.1測点の3番目の「構成線分入力シート」の種類が「街渠」だとします。

次のNo.2測点の3番目の「構成線分入力シート」の種類が、やはり「街渠」だった場合には、「街渠」はNo.1～No.2の間で連続した構造物と判断します。

ところが、No.2の3番目の構造物が、「街渠」ではなかった場合には、街渠の終点はNo.1と判断します。

連続した構造物とみなした「構成線分」は、平面図上でも結ばれます。

「何番目の構成線分」との情報だけでは、違う種類の構造物を平面図で結んでしまうことがあるので、「構成線分」の「種類」の名称で同一構造物を判断するようになっています。

種類プルダウンメニューでは、重複して名称を使用できないように、既に使われている名称を表示しません。※「その他」は重複して使用することが可能です。

同一測点の同一断面において、盛り土が2箇所あるような場合には「盛り土1」、「盛り土2」というように、構造物種類の名称を変えて登録してください。

「種類」の名称の登録は、種類プルダウンメニューの「新規作成」以外に、左右断面の「種類」を一括して登録する画面を別に用意しています。

ここでは、その「構造物種類編集」画面から、「構造物種類」の登録を一括して行います。

「構成線分種類」ボタンを押します。

「構成線分編集」画面を表示します。

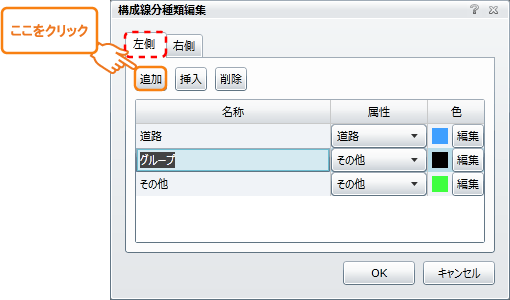

左側のタブであることを確認し、「追加」ボタンを押します。

以下のように、「名称」列に「グループ」と表示した行が追加されます。

「グループ」の文字を消し、構成線分種類の名称を入力します。

「属性」列のプルダウンメニューでは、この構成線分を表す属性を選択します。

また、「色」列の「編集」ボタンを押すと、構成線分の色を選択する事ができます。これにより、作成した横断図や平面図が着色され、メリハリのある図面になります。

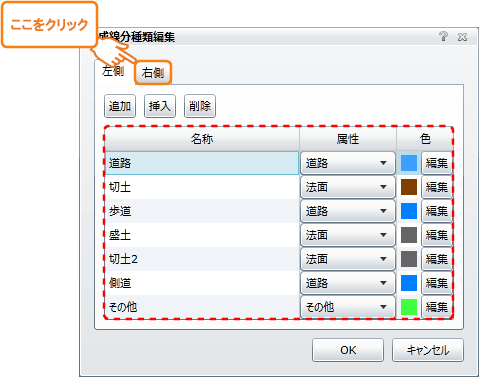

同様の動作を繰り返し、左側の構造物種類には以下の名称を入力します。

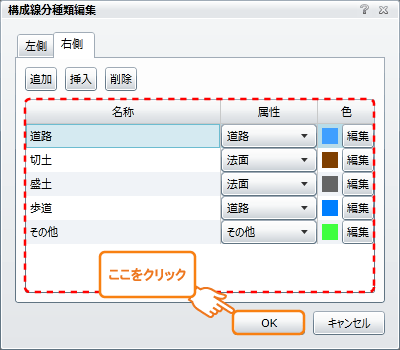

続いて右タブを押し、右側の構造物種類には以下の名称を入力します。

入力を終了し、「OK」ボタンを押します。

「横断図」画面を表示します。

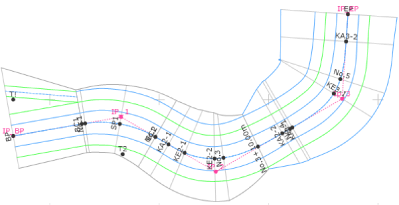

平面図（TS出来形）では、No.3+10m地点を境に、「盛土工」から「切土工」に切り替わるので、ここに中間測点を設けます。

「測点選択」ボタンを押します。

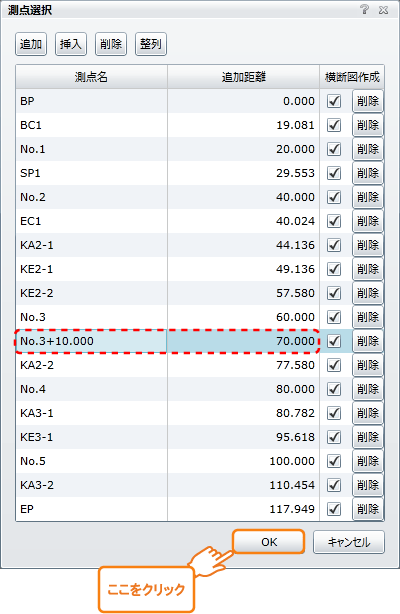

「測点選択」画面を表示します。

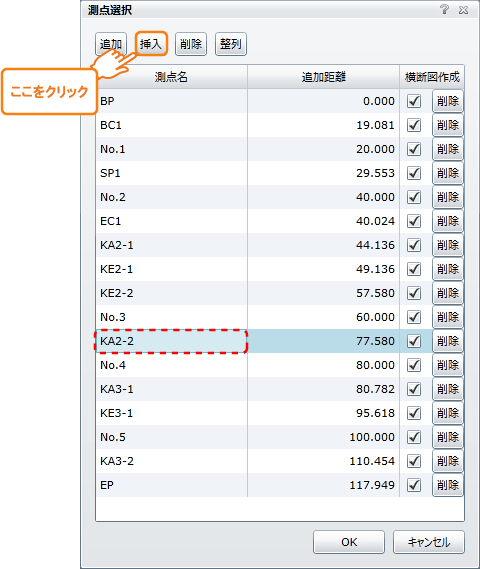

KA2-2の測点をマウスでクリックすると、行が活性化して色が変わります。この状態で挿入ボタンを押します。

発生した行の測点名に「No.3+10.00m」、追加距離に70mと入力して、「OK」ボタンを押します。

「横断図」画面を表示します。

ここでは、各測点の「構成線分入力シート」に数値を入れ、車道の路側より外側の「構造物」を作図します。

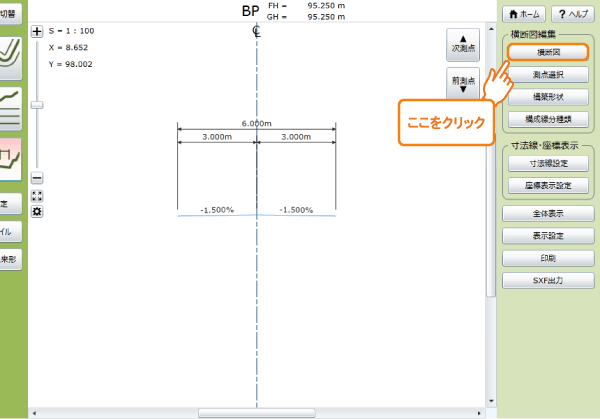

「横断図」ボタンを押します。

「横断図」編集画面を表示します。

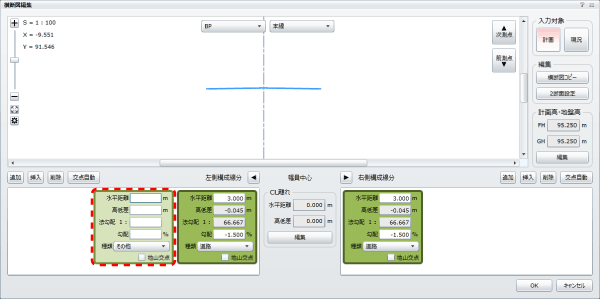

左側の「追加」ボタンを押します。

「構成線分入力シート」を追加しました。

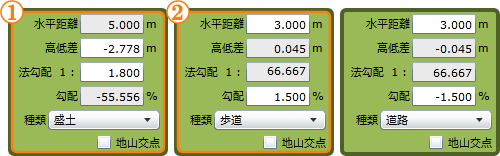

「構成線分入力シート」は、中心側に位置する隣の「構成線分」からの距離や高さ、勾配などの入力項目のうち、2箇所に入力することで線分の形を確定します。

高さと勾配の符号は、中心側に位置する隣の「構成線分」より下る場合に（－）、上る場合に（＋）を付けます。

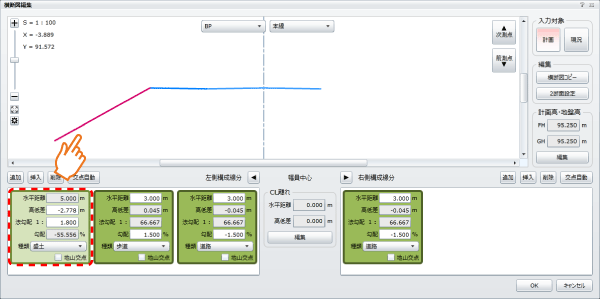

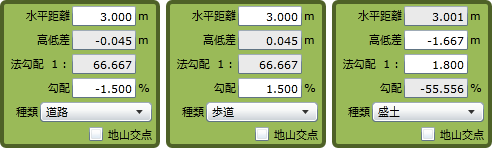

「構成線分入力シート」に数値を入力すると、「歩道」や「盛り土」に相当する線分を横断図に描画します。

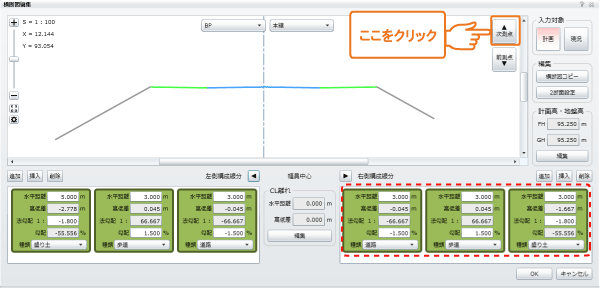

次に右側の「構成線分入力シート」に以下の数値を入力します。

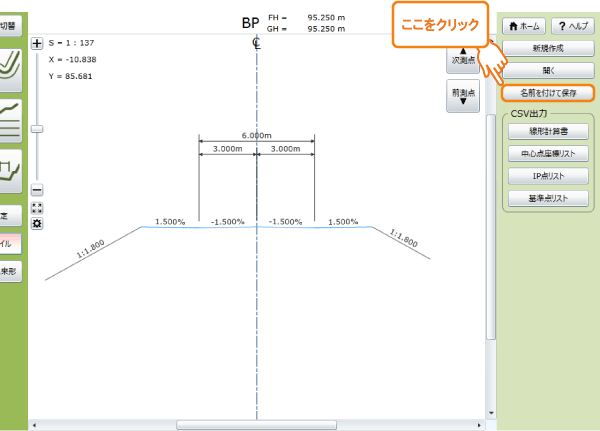

すると以下の線分を描画します。これでBPの横断図は完成です。

「次測点」ボタンを押します。

測点がBC1に移行します。

BC1は横断図の形状がBPと同一なので、BPの横断図をコピーして作成します。

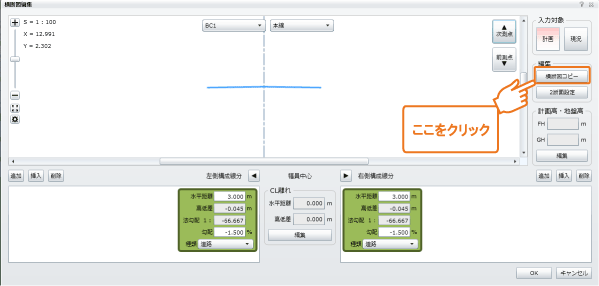

「横断図コピー」ボタンを押します。

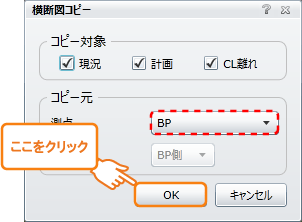

「横断図コピー」画面を表示します。

コピー元の測点を「BP」に合わせ「OK」ボタンを押します。

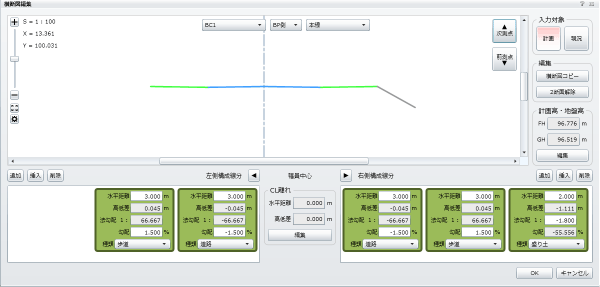

するとBC1にBPの形状をコピーした横断図が表れます。

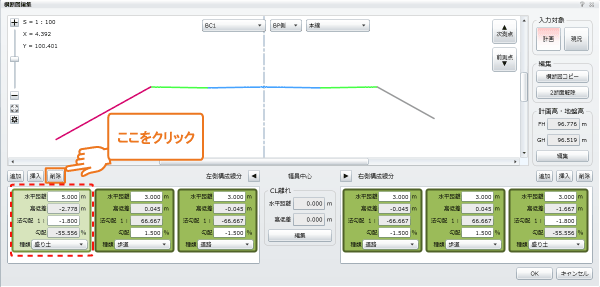

BC1は左端の「盛り土」が不要なので、ここを削除します。

左端の「構成線分シート」を選択して「削除」ボタンを押します。

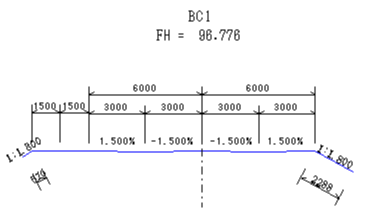

BC1の横断図はこれで完成です。

BC1のBP側には「取り付け道」があります。また、EP側は「側道」の起点にもなることから、BC1に「2断面」の設定をします。

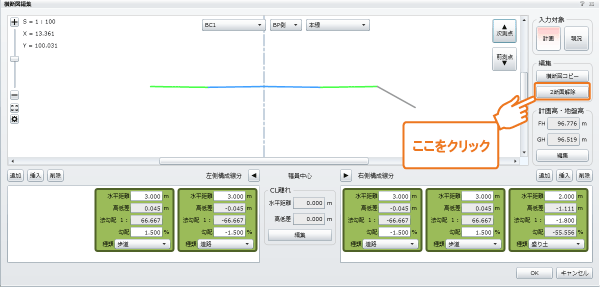

「2断面設定」ボタンを押します。

「横断図編集」画面を表示します。

BC1を2断面にする場合に、BC1断面の値をコピーするかどうかの確認画面です。

ここでは、「はい」を押します。

これでBC1は2断面になりました。

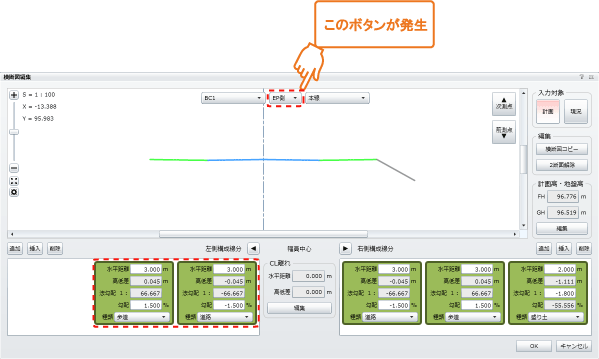

2断面の測点では、「BP」側と「EP」側を切り替える「断面切替」プルダウンメニューを表示します。

BC1（BP側）との相違点は、①左側断面に3m幅の側道と、②盛土が発生することです。

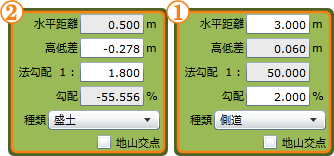

そこで、BC1（EP側）の左側断面に以下の「構成線分入力シート」を追加します。

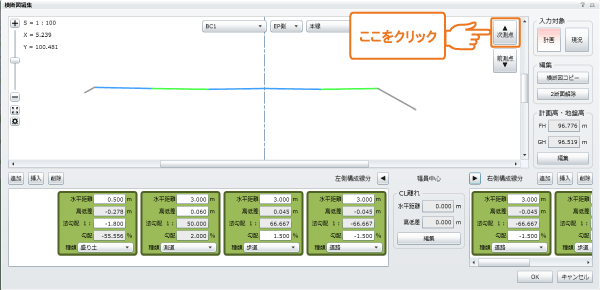

BC1（EP側）の入力が完了したら、次測点ボタンを押します。

このような手順で構成線分の入力を繰り返します。

以下の「構成線分」一覧表の値を「構成線分入力シート」に入力してください。
