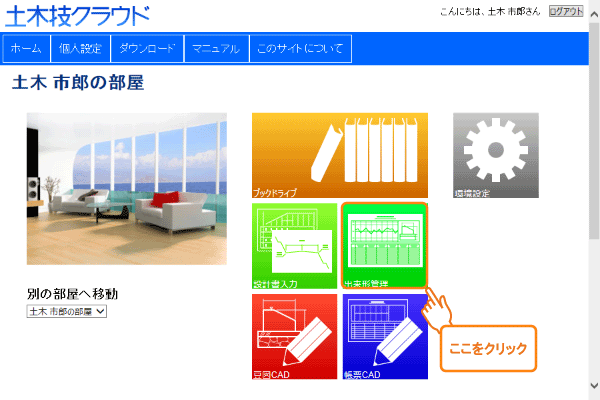

『土木技クラウド』にログインして、「出来形管理」アイコンをクリックします。

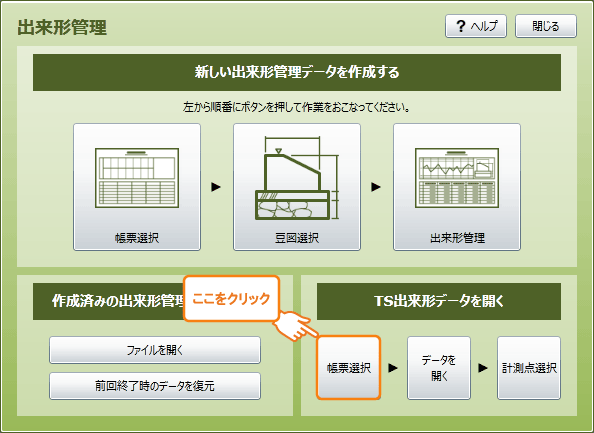

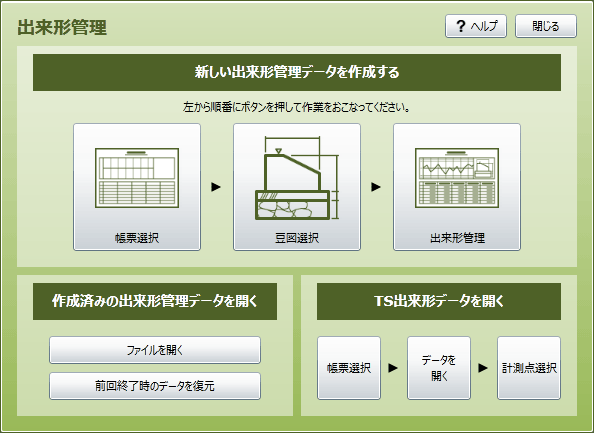

「起動ウィザード」画面を表示します。

ダウンロードして、パソコンに保存した帳票ファイルを取り込みます。

「帳票選択」ボタンを押します。

「帳票選択」画面を表示します。

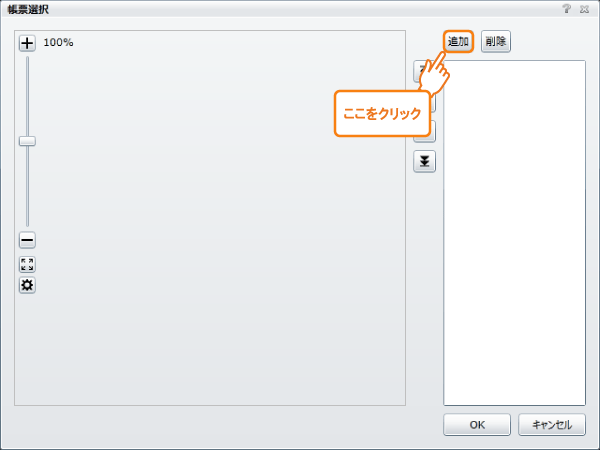

「追加」ボタンを押します。

「ファイルを開く」ダイアログを表示します。

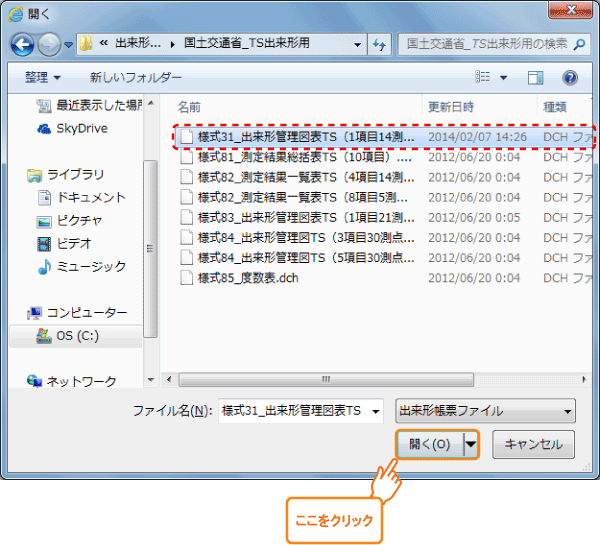

「出来形帳票」ファイルの保存先を開き、「様式31_出来形管理図表TS（1項目14測点）.dch」のファイルを選択して「開く」ボタンを押します。

「帳票選択画面」を表示します。

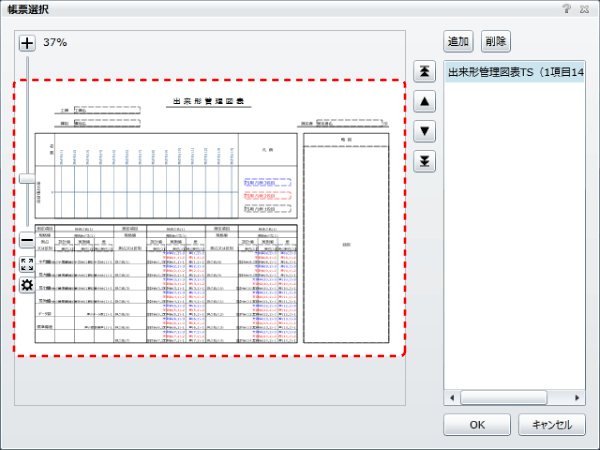

「帳票プレビュー」に取り込んだ帳票ファイルの印刷イメージを表示します。

もう一種類の帳票を取り込みます。

「追加」ボタンを押し「様式82_測定結果一覧表TS（8項目5測点）.dch」を取り込みます。

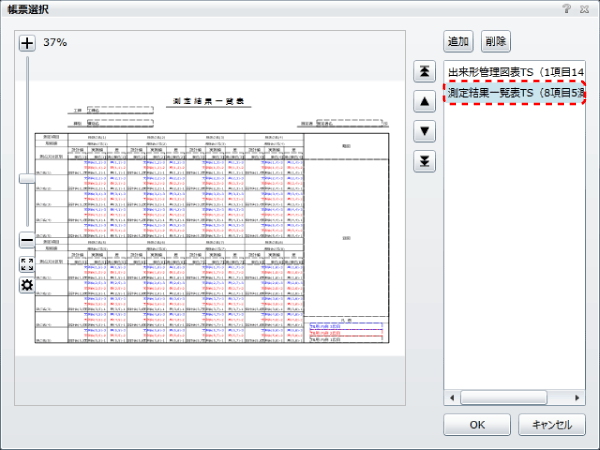

「出来形帳票」一覧に取り込んだ「出来形帳票ファイル」を表示します。

「出来形帳票」の印刷順序は、帳票選択画面の表示順序と同じなので、ここでは「測定結果一覧表TS（8項目5測点）.dch」が1ページに来るよう順序を変更します。

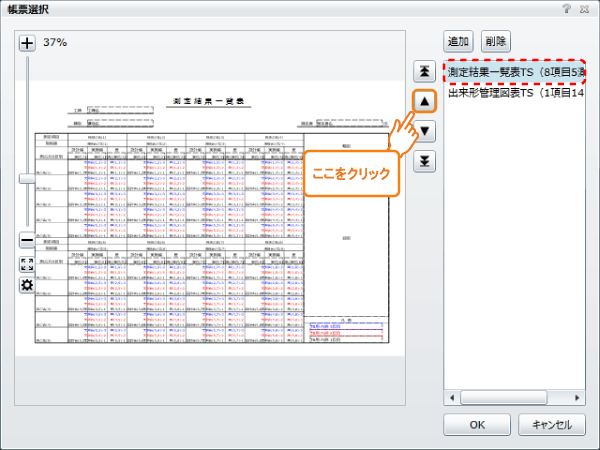

「順序変更」ボタンを押して、「測定結果一覧表TS（8項目5測点）.dch」を上にします。

「OK」ボタンを押します。

「起動ウィザード」画面を表示します。

「帳票選択」を完了したので、今度は「施工管理データ」を取り込みます。

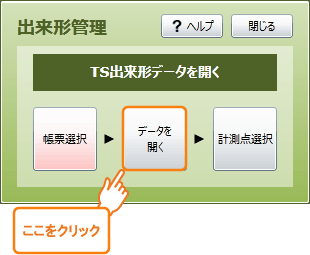

「ファイルを開く」ボタンを押します。

「ファイルを開く」ダイアログを表示します。

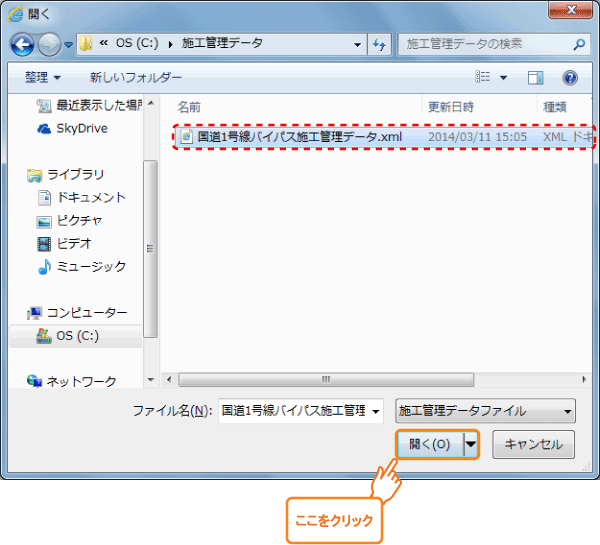

「国道1号線バイパス施工管理データ.xml」を選択し、「開く」ボタンを押します。

「起動ウィザード」画面を表示します。

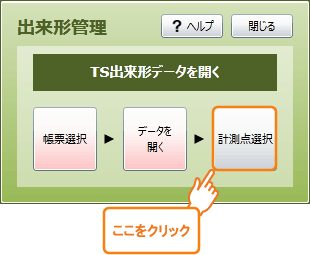

「ファイルを開く」を完了したので「計測点選択」ボタンを押します。

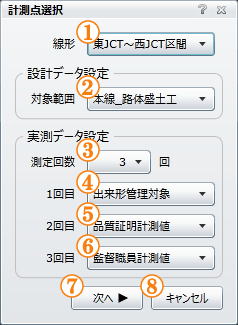

「計測点選択」画面を表示します。

ここでは、取り込んだ「施工管理データ」から帳票に出力する計測データを選択します。

各プルダウンメニューの役割は以下の通りです。

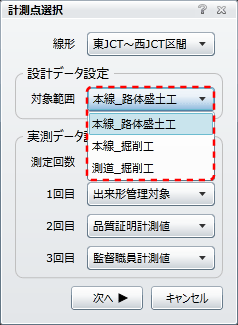

「対象範囲」プルダウンメニューでは「本線_路体盛土工」を選択します。

「測定回数」プルダウンメニューでは、3回を選択します。

「1回目」プルダウンメニューでは「出来形管理対象」を選択します。

「2回目」プルダウンメニューでは「品質証明計測値」を選択します。

「3回目」プルダウンメニューでは「監督職員計測値」を選択します。

「OK」ボタンを押します。

「概略図」選択画面を表示します。

「概略図」は出来形計測データを基に自動作図します。そのため、測点毎に「概略図」が異なるので、ここでは出来形帳票の「豆図」に使用する、見栄えの良い「概略図」をプルダウンメニューから選択します。

今回は、No.0の「概略図」を選択します。

「OK」ボタンを押します。

「出来形管理」画面を表示します。

「ページ切り替え」ボタンにより、作成した「出来形帳票」が14ページであることが分かります。

クリックして、作成した出来形帳票を確認します。

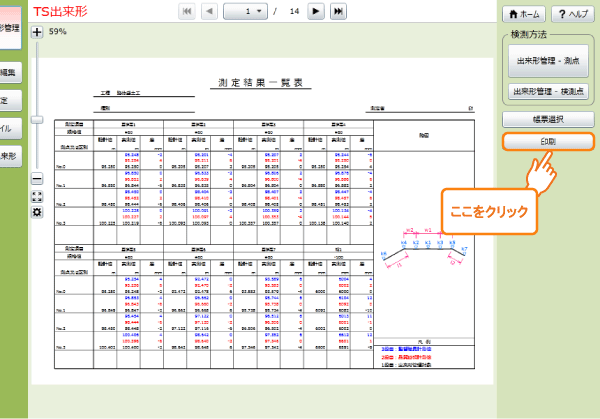

「印刷」ボタンを押します。

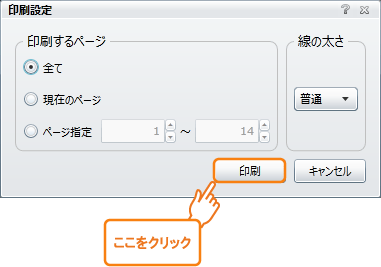

「印刷設定」画面を表示します。

印刷する前に、選択したプリンタードライバの詳細設定を開き、用紙を「A4横」に設定して印刷します。

以下の出来形帳票を印刷します。

これまで印刷した帳票は「東JCT～西JCT区間」の「本線_路体盛土工」に限られます。

対象範囲には「本線_掘削工」と「測道_掘削工」があり、線形データには「市道15号線」が残っています。

そのため、再度「計測点選択」画面を開き、これまで行った印刷作業を繰り返す必要があります。

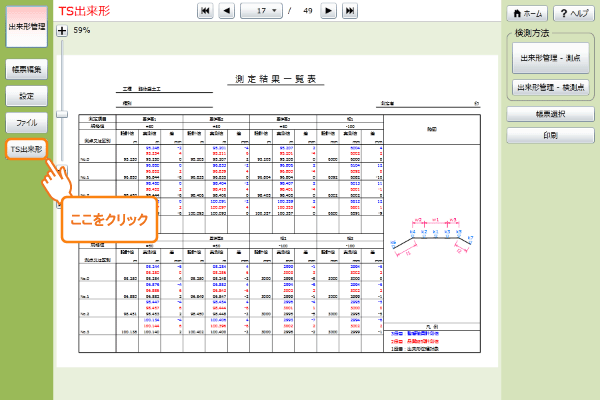

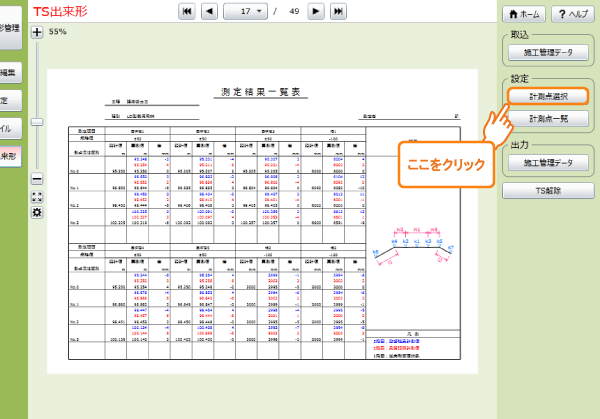

「TS出来形」ボタンを押します。

「TS出来形メニュー」画面を表示します。

「計測点選択」ボタンを押します。

「計測点選択」画面を表示します。

各項目を選択して、全ての帳票を出力します。

TS出来形管理に於いて、電子成果品として納品対象になるデータは「施工管理データ（XMLファイル）」のみです。

『TS出来形クラウド』では、それ以外にも電子成果品として納品可能なデータを作成しますので、それも含めて納品します。

納品方法

OTHRS（その他資料）フォルダに施工管理データを納品します。

管理項目の入力

以下のルールに沿って、OTHRS.XMLの管理項目を入力します。

納品方法

DRAWINGF（完成図）フォルダに施工管理データを納品します。

納品方法

MEET（打合せ簿資料）フォルダに出来形管理資料を納品します。
