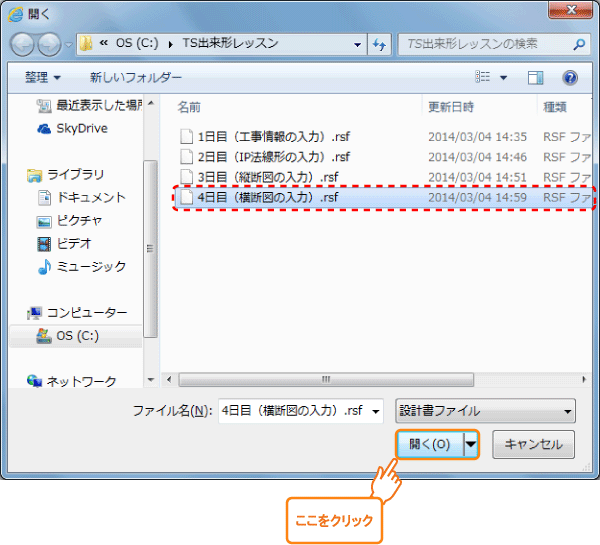

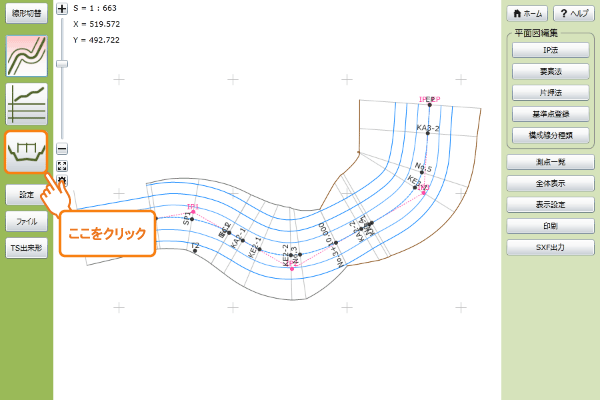

「横断図」アイコンをクリックします。

「構築形状編集」ボタンを押します。

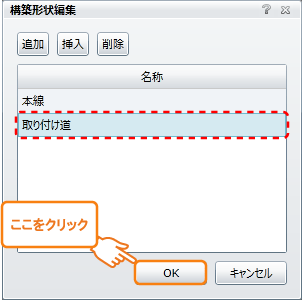

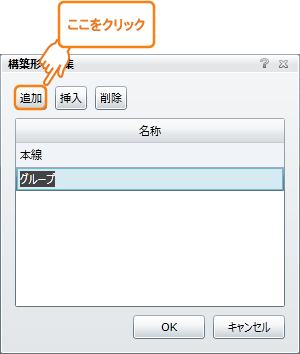

「構築形状編集」画面を表示します。

追加ボタンをクリックします。

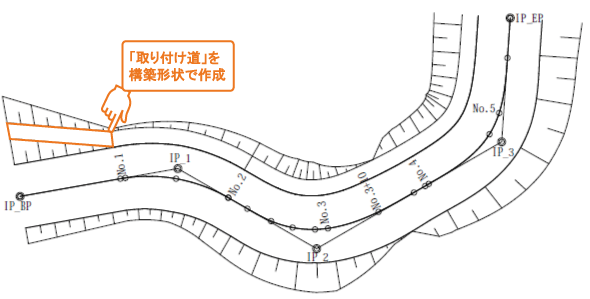

追加した行の名称に「取り付け道」と入力します。

「OK」ボタンを押します。

「横断図」画面を表示します。

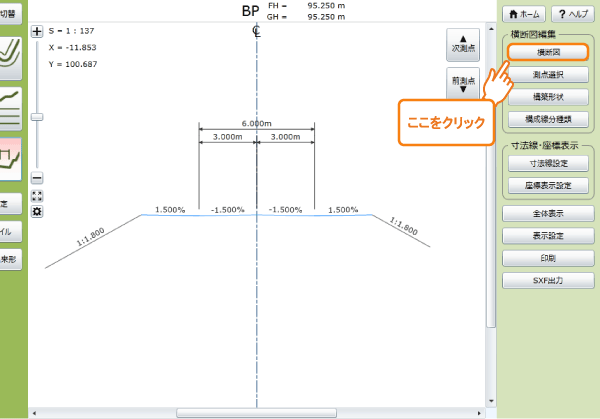

「横断図」ボタンを押します。

「横断図」編集画面を表示します。

「構築形状」を追加すると、先程入力した「取り付け道」が「構築形状切替」プルダウンメニューに加わります。

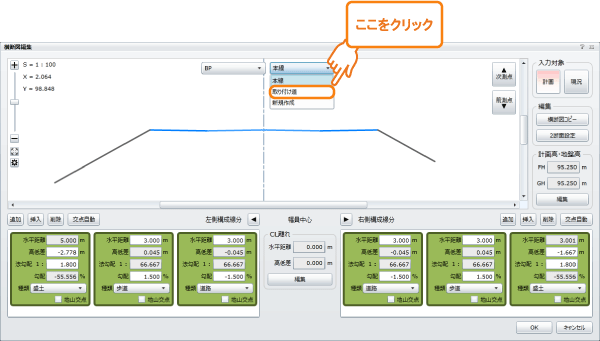

プルダウンメニューから「取り付け道」を選択します。

取り付け道の横断図を表示します。

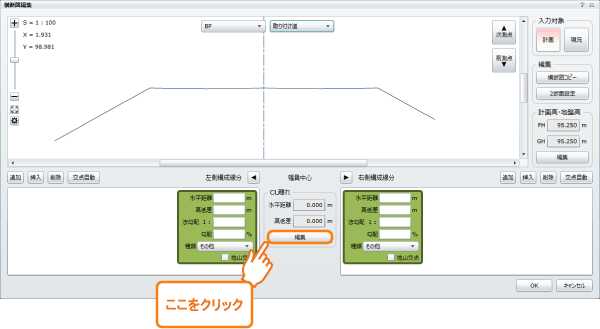

「CL離れ編集」ボタンを押します。

「CL離れ編集」画面を表示します。

水平距離欄は、本線と取り付け道の水平距離の差を表します。ここでは、「-12.500m」と入力します。

取り付け道が本線の左側に位置する場合に（－）符号を付けます。

高低差は、本線と取り付け道の鉛直方向の差を表します。ここでは「-2.748m」と入力します。

取り付け道が本線の下側に位置する場合に（－）符号を付けます。

「OK」ボタンを押します。

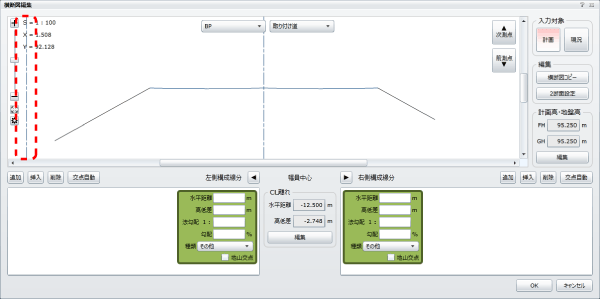

「横断図編集」画面を表示し、画面の左側に「構築形状」の中心線を表示します。

取り付け道の「構成線分」を以下の通り入力します。

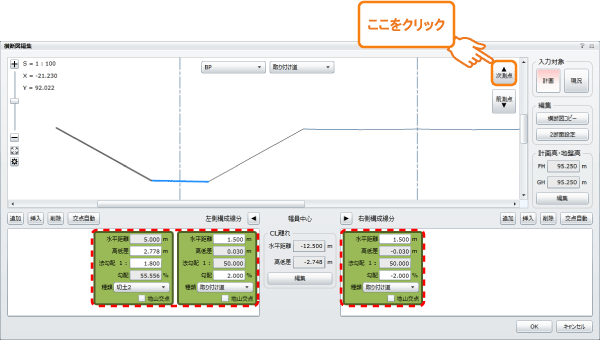

BP測点の「構成線分」を入力し、「次へ」ボタンを押します。

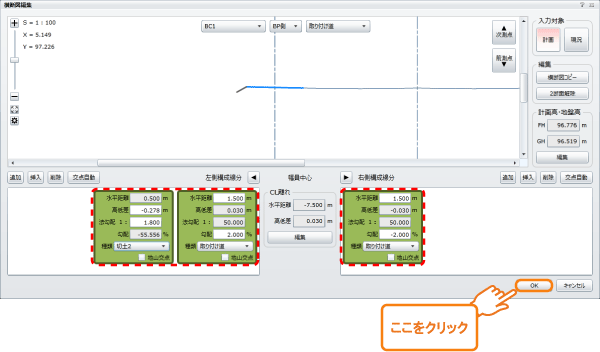

BC1（BP）側測点の「構成線分」を入力し、「OK」ボタンを押します。

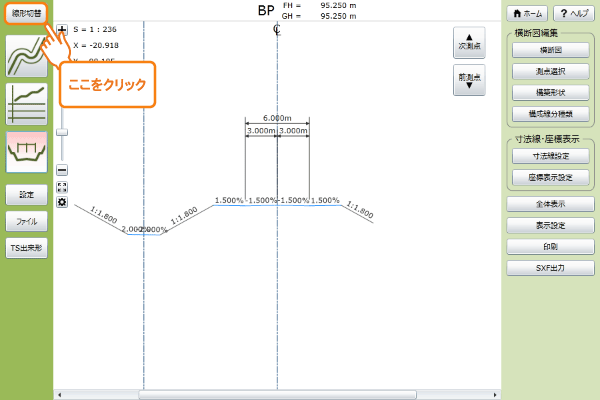

「線形切替」ボタンを押します。

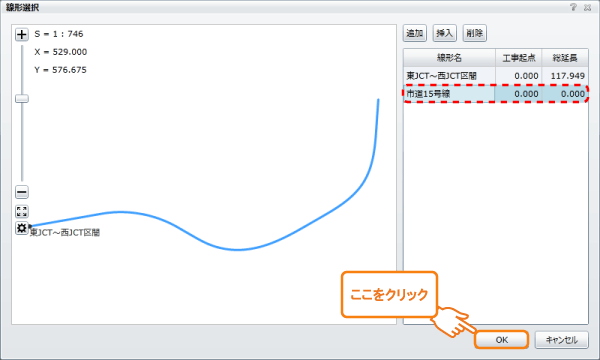

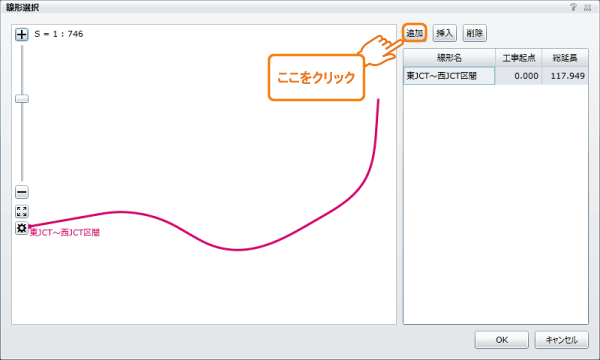

「線形選択」画面を表示します。

「追加」ボタンを押します。

追加した行の線形名に「市道15号線」と入力します。

「OK」ボタンを押します。

「工事情報編集画面」を表示します。

ここからの手順は本線入力過程と同様です。

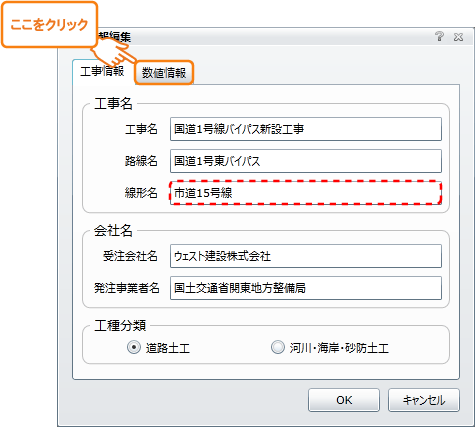

「工事情報編集」画面（工事情報）を表示します。

既に線形名に「市道15号線」が入っています。

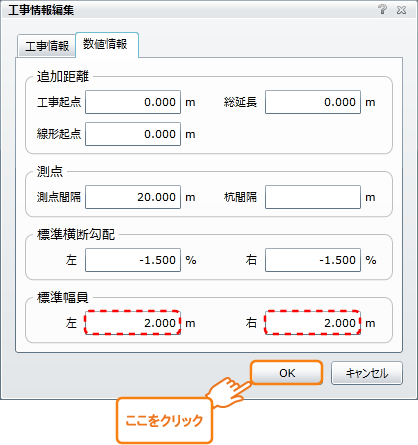

数値情報タブを押し、「工事情報編集」画面（数値情報）を表示します。

標準幅員を左右とも2.000mに変更します。

「OK」ボタンを押します。

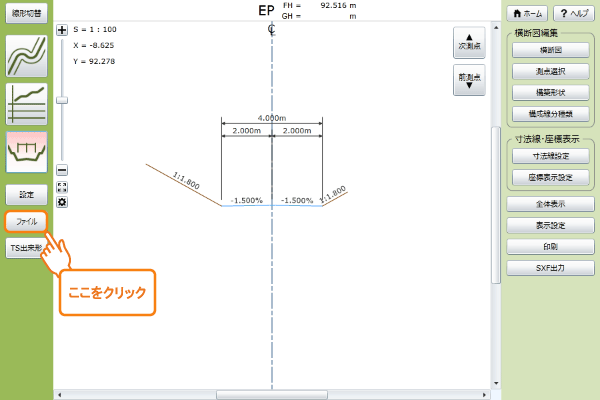

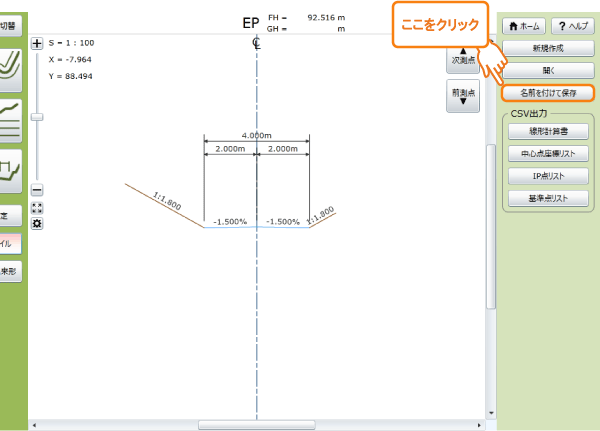

新たに追加した線形の横断図を表示します。

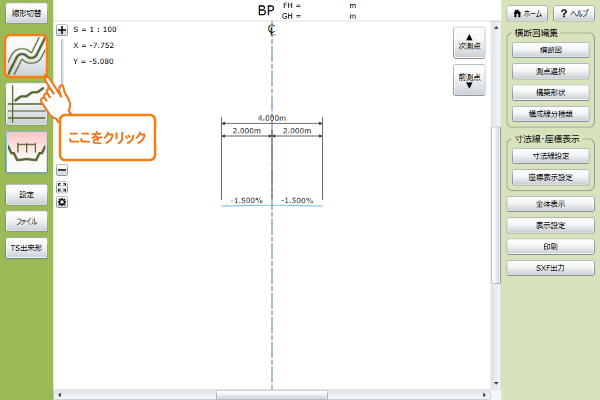

平面図アイコンをクリックします。

「IP法」ボタンをクリックします。

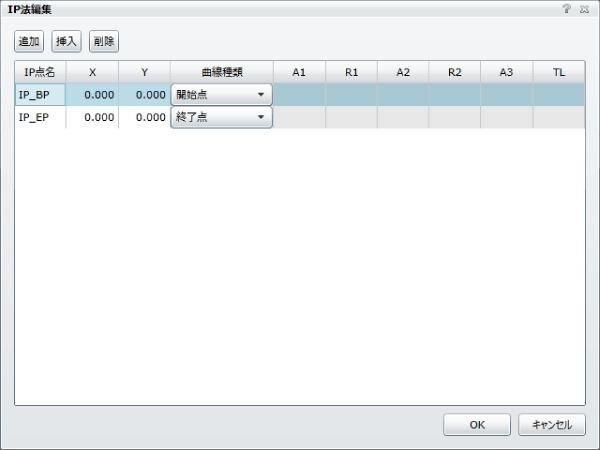

「IP法編集」画面を表示します。

以下の値を「IP法編集」画面に入力します。

入力を完了して「OK」ボタンを押します。

「平面図」画面を表示します。

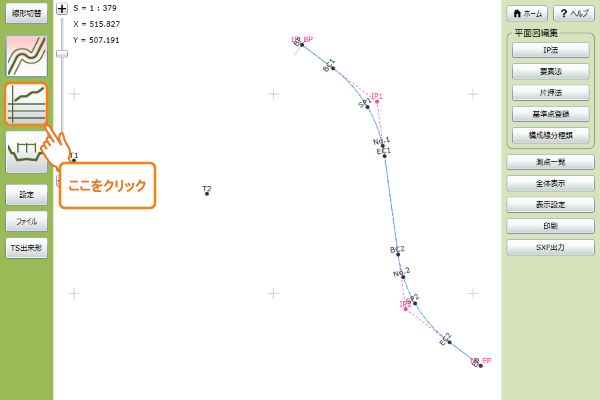

「縦断図」アイコンをクリックします。

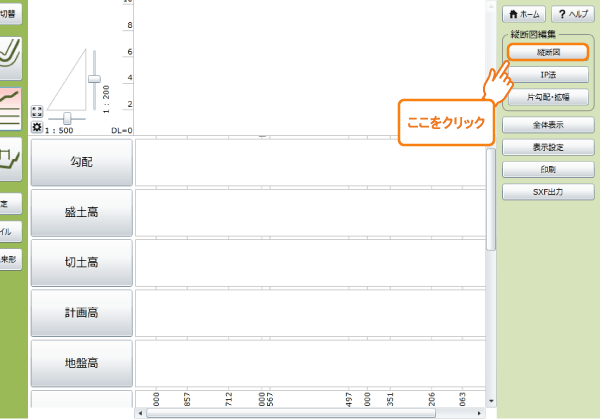

「縦断図」ボタンを押します。

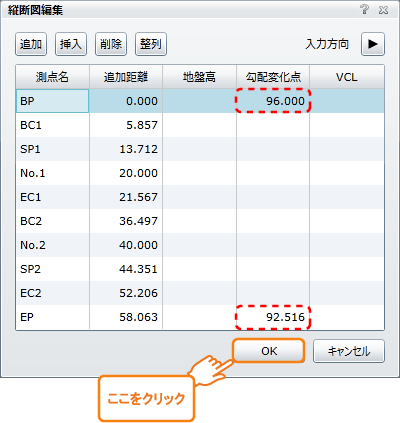

「縦断図編集」画面を表示します。

BPの計画高を96.000mと入力し、EPに92.516mと入力します。

「OK」ボタンを押します。

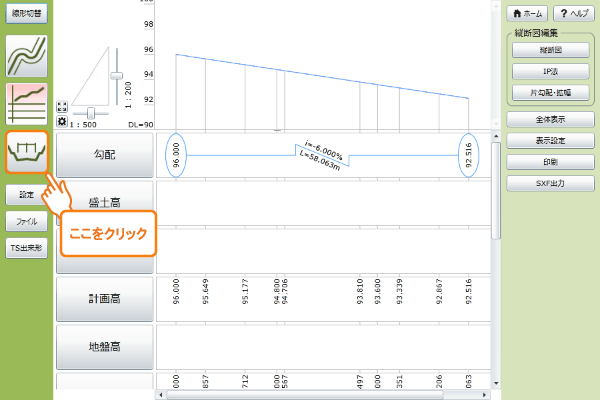

「縦断図」画面を表示します。

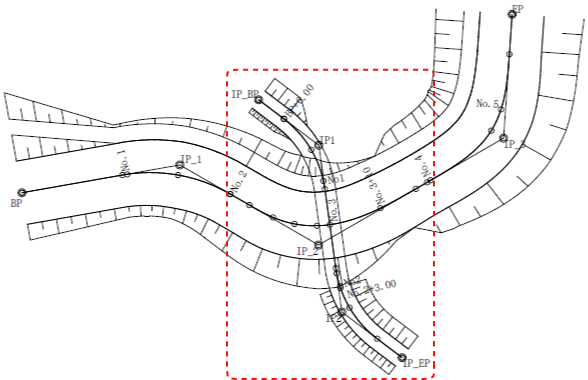

市道15号線では、No.2+3.00mに中間測点を設けます。

「横断図」アイコンをクリックします。

「横断図」画面を表示します。

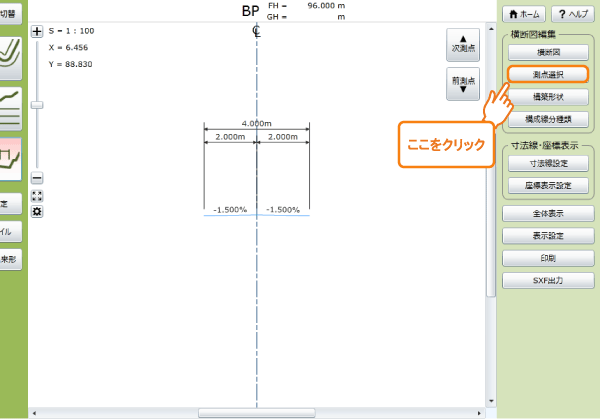

「測点選択」ボタンを押します。

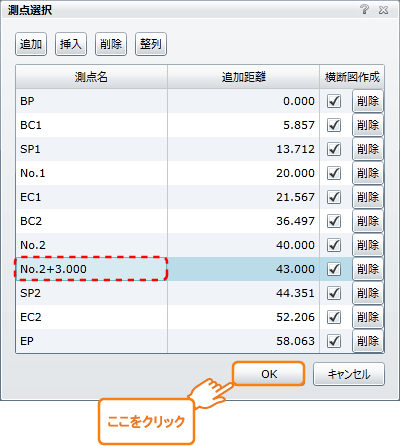

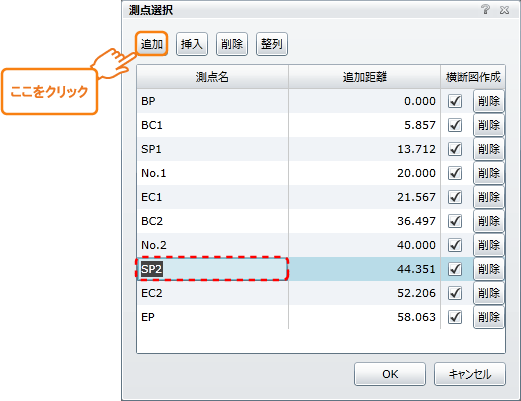

「測点選択」画面を表示します。

SP2の測点をマウスでクリックすると、行が活性化して色が変わります。この状態で挿入ボタンを押します。

新たに発生した行の測点名に「No.2+3.00m」と入力し、追加距離に「43m」と入力します。

「OK」ボタンを押します。

「横断図」画面を表示します。

「構成線分」を入力します。

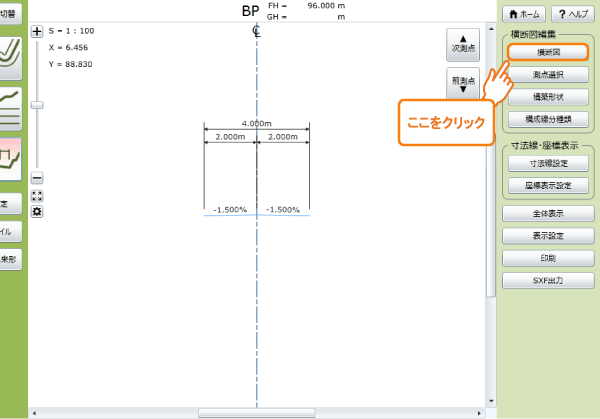

「横断図」ボタンを押します。

「横断図編集」画面を表示します。

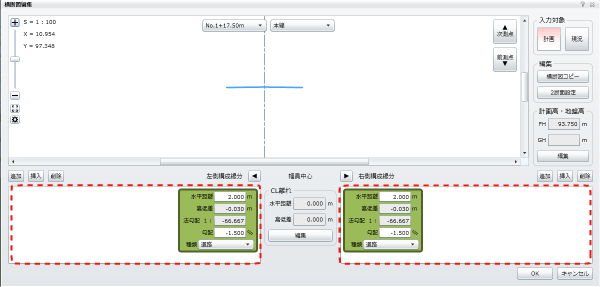

「構成線分入力シート」に以下の値を入力します。

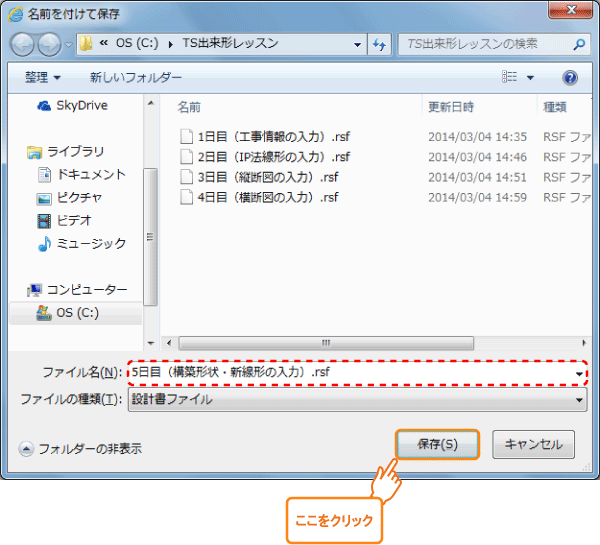

入力を完了して「OK」ボタンを押します。
